生產不銹鋼外六角螺釘的冷擠壓模具的設計
根據冷擠壓件的形狀、尺寸及冷擠壓工藝的要求，采用圓柱形毛坯正擠壓一次成形工藝。其模具結構如下圖示。

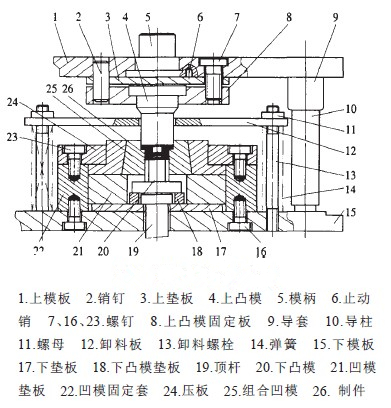

圖 不銹鋼外六角螺釘正擠壓模具
模具由上下兩部分組成，上模部分與下模部分的導向依靠導套9和導柱10來保證，采用一級精度配合。上凸模4與組合凹模25的同心度由制造精度來保證，并以銷釘固定。考慮到擠壓結束后，滑塊返回時，擠壓件被上凸模帶上去的可能性，故采用了由卸料板12、卸料螺栓13及彈簧14組成的卸料裝置進行卸料。同樣，考慮到擠壓結束后，滑塊返回時，擠壓件被擠死在組合凹模型腔內，而不能由上凸模帶出的可能性，采用由下凸模墊18、頂桿19、下凸模20及機床提絲組成的退料裝置。
